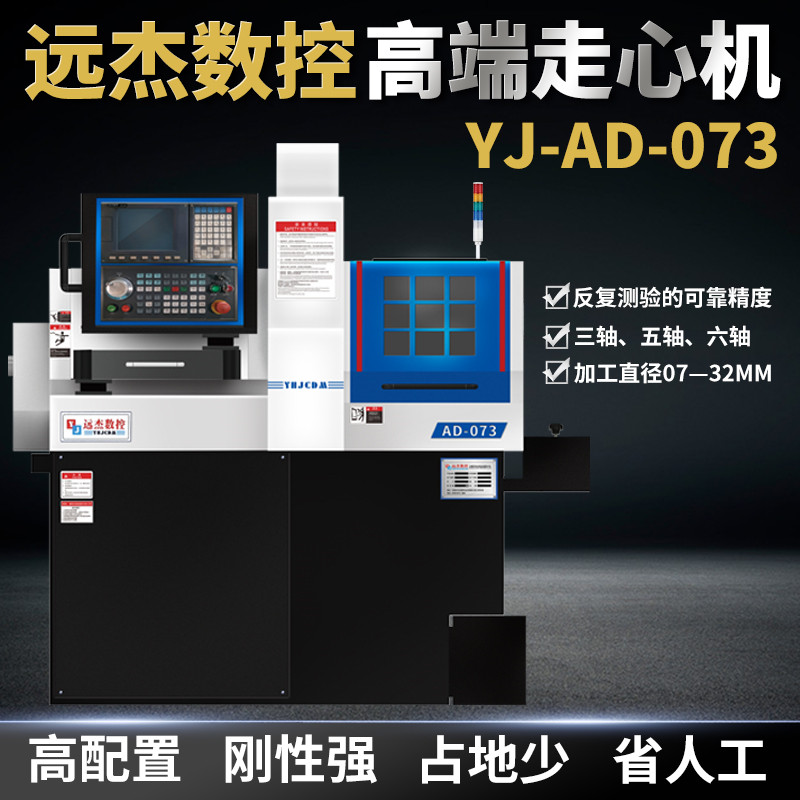

小型數控車床車銑復合走心機品牌YJ-AD-073推薦 人氣：

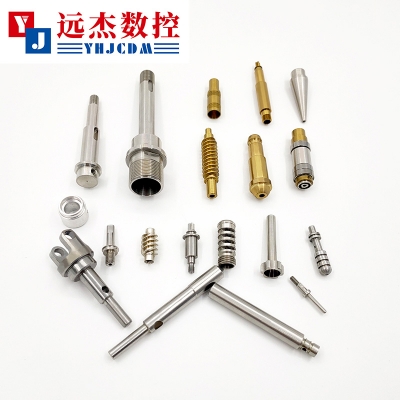

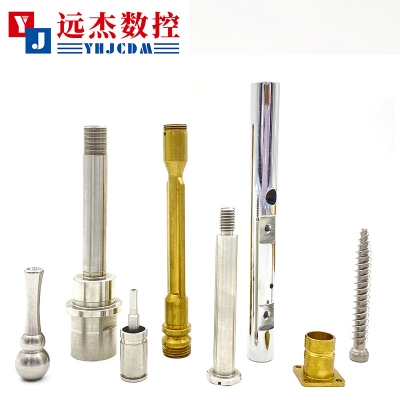

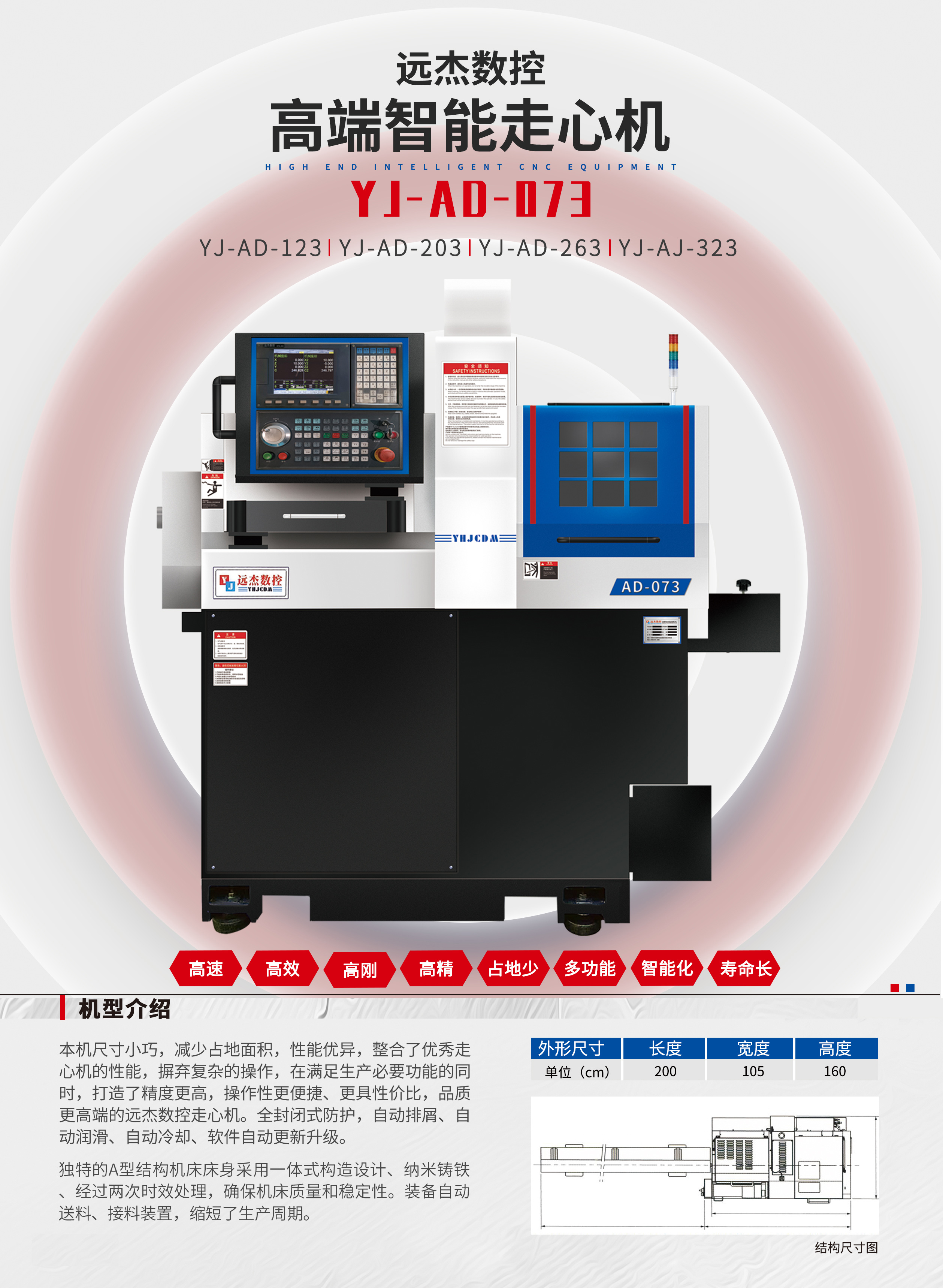

產品簡述：本機尺寸小巧，減少占地面積，整合了優秀走心機的性能，摒棄復雜的操作，在滿足生產必要功能的同時，打造了精度更高、操作性更便捷、品質更高端的遠杰數控走心機。獨特的A型結構機床床身采用一體式構造設計、納米鑄鐵、經過兩次時效處理，確保機床質量和穩定性。 裝備自動送料、接料裝置，省時省事省人工。縮短了生產周期，從而使用戶獲得更好的經濟效益。 適用工藝和行業： 蝸桿、偏心軸、傳送軸、曲面車銑復合、SUS加工系列、5G通訊基站、醫療配件、汽車配件、航天航空、鐘表、漁具、光學儀器加工等。 關于數控車床走心機更多疑問，咨詢熱線：whatsapp：86+15118390448 同號。
|

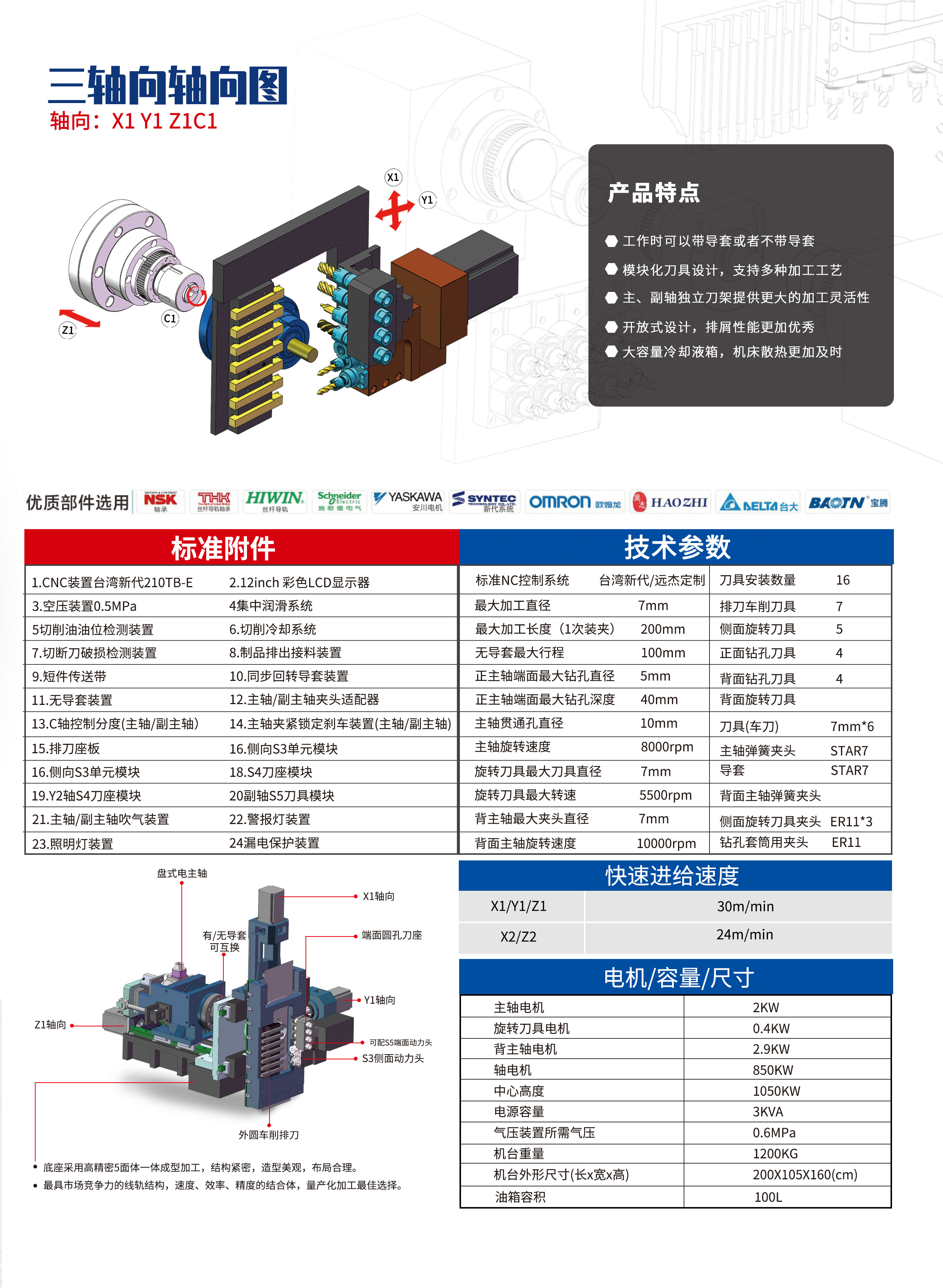

序號 |
技術規格 |
參數 |
備注 |
|
1 |
標準NC控制系統 |
||
|
2 |
最大加工直徑 |
?7mm |
|
|
3 |
最大加工長度（1次裝夾） |
200mm |
|
|
4 |
無導套最大行程 |
100mm |
|
|
5 |
正主軸端面最大鉆孔直徑 |
?5mm |
|
|
6 |
正主軸端面最大鉆孔深度 |
40mm |
|
|
7 |
主軸貫通孔直徑 |
?10mm |
|
|
8 |
主軸旋轉速度 |
8000rpm |
|
|
9 |
旋轉刀具最大刀具直徑 |
?7mm |
|
|
10 |
旋轉刀具最大轉速 |
5500rpm |
|
|
11 |
背主軸最大夾頭直徑 |
?7mm |
|
|
12 |
刀具安裝數量 |
16 |
|
|
13 |
排刀車削刀具 |
7 |
|
|
14 |
側面旋轉刀具 |
5 |
|
|
15 |
正面鉆孔刀具 |
4 |
|
|
16 |
背面鉆孔刀具 |
4 |
|
|
序號 |
刀具尺寸 |
||
|
17 |
刀具（車刀） |
7mm*6 |
|
|
18 |
夾頭、導套 |
||
|
19 |
主軸彈簧夾頭 |
STAR7 |
|
|
20 |
導套 |
STAR7 |
|
|
21 |
背面主軸彈簧夾頭 |
||
|
22 |
側面旋轉刀具夾頭 |
ER11*3 |
|
|
23 |
鉆孔套筒用夾頭 |
ER11 |
|
|
序號 |
快速進給速度 |
||
|
24 |
X1 Y 1 Z1 |
30m/min |
|
|
25 |
|||
|
序號 |
電機 |
||
|
26 |
主軸電機 |
2kw |
|
|
27 |
旋轉刀具電機 |
0.4kw |
|
|
28 |
背主軸電機 |
2.9kw |
|
|
29 |
軸向電機 |
850kw |
|
|
30 |
中心高度 |
1050mm |
|
|
31 |
電源容量 |
3kva |
|
|
32 |
氣壓裝置 所需氣壓 |
0.6MPa |
|
|
33 |
機臺重量 |
1200kg |
|
|
34 |
機臺外形尺寸（長*寬*高） |
200*105*160（cm） |
|
|
序號 |
油箱容積 |
155L |
|
|
35 |
主要標準附件 |
特殊選擇附件 |
|
|
36 |
切斷刀檢測裝置 |
固定導套裝置 |
|
|
37 |
主軸鎖緊裝置 |
主軸端面動力頭 |
|
|
38 |
短件傳送帶 |
||
|
39 |
同步回轉導套裝置 |
Y2軸側面動力頭 |
|
|
40 |
無導套裝置 |
冷卻系統（2.5MP） |
|
|
41 |
主軸側面動力頭 |
油霧收集系統 |
|
|
42 |
切削冷卻系統 |
鏈板排屑器 |
|
|
43 |
集中潤滑系統 |
長件管式接料裝置 |
