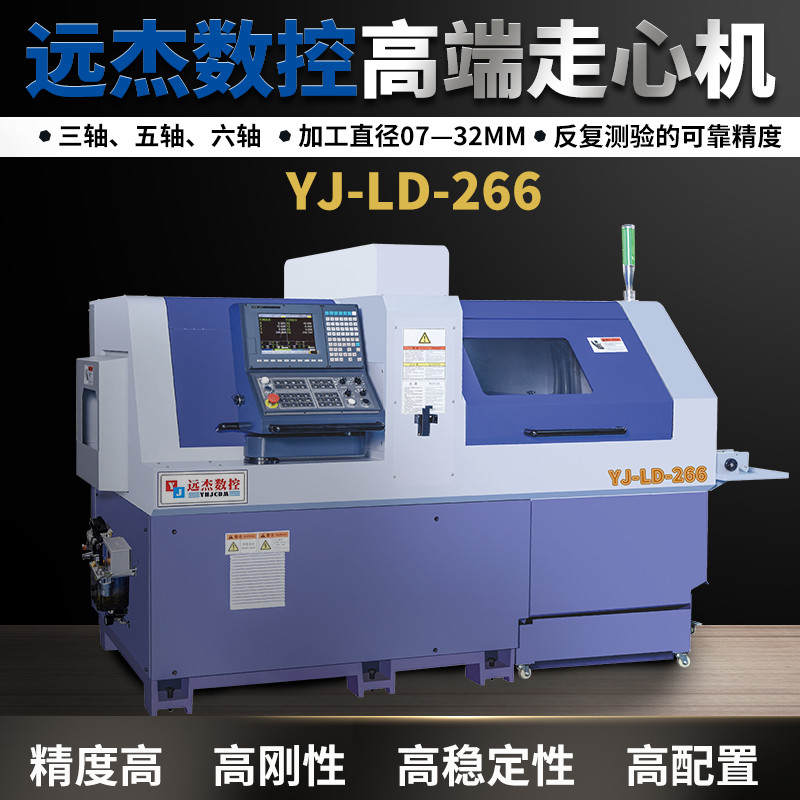

走心機廠家品牌電話YJ-LD-266廣東東莞遠杰數控車銑復合廠家品牌推薦 人氣：
產品簡述：采用雙軸排布刀具，減少了加工循環時間，通過縮短排刀與對向刀具臺的刀具交換時間，多重刀具臺重疊功能，螺紋切屑有效軸移動重疊功能，二次加工時的直接主軸分度功能，實現空走時間的縮短。切屑刀具一直是在主軸與工件夾緊部位加工，該系列機床可配備自動送料裝置，實現單臺機床的全自動化生產，減少人工成本和產品不良率；該機床配備有工件自動回收裝置，已滿足持久連續加工的需求，還可以裝備高壓冷卻和微量液態潤滑裝置，以滿足對高硬度高精度工件的自動化加工，數控走心機非常適合于精密小零件的大批量加工。
|
序號 |
技術規格 |
參數 |
備注 |
|
1 |
標準NC控制系統 |
臺灣新代/遠杰定制 |
|
|
2 |
最大加工直徑 |
?26mm |
|
|
3 |
最大加工長度（1次裝夾） |
280mm |
|
|
4 |
無導套最大行程 |
65mm |
|
|
5 |
正主軸端面最大鉆孔直徑 |
?11mm |
|
|
6 |
正主軸端面最大鉆孔深度 |
50mm |
|
|
7 |
主軸貫通孔直徑 |
?28mm |
|
|
8 |
主軸旋轉速度 |
10000rpm |
|
|
9 |
旋轉刀具最大刀具直徑 |
?11mm |
|
|
10 |
旋轉刀具最大轉速 |
5500rpm |
|
|
11 |
背主軸最大夾頭直徑 |
?26mm |
|
|
12 |
背主軸端面最大鉆孔直徑 |
?11mm |
|
|
13 |
背面主軸旋轉速度 |
10000rpm |
|
|
14 |
刀具安裝數量 |
26 |
|
|
15 |
排刀車削刀具 |
7 |
|
|
16 |
側面旋轉刀具 |
5 |
|
|
17 |
正面鉆孔刀具 |
4 |
|
|
16 |
背面鉆孔刀具 |
5 |
|
|
17 |
背面旋轉刀具 |
5 |
|
|
序號 |
刀具尺寸 |
||
|
18 |
刀具（車刀） |
?12mm*7 |
|
|
19 |
主軸彈簧夾頭 |
BU26 |
|
|
20 |
導套 |
BU26 |
|
|
21 |
背面主軸彈簧夾頭 |
BU26 |
|
|
22 |
側面旋轉刀具夾頭 |
ER16 |
|
|
23 |
鉆孔套筒用夾頭 |
ER16 |
|
|
序號 |
快速進給速度 |
||
|
24 |
X1/Y1/Z1/X2/Z2 |
30m/min |
|
|
25 |
Y2 |
24m/min |
|
|
序號 |
電機 |
||
|
26 |
主軸電機 |
2.2/3.7kw |
|
|
27 |
旋轉主軸電機 |
0.75kw |
|
|
28 |
背主軸電機 |
2.2/3.7kw |
|
|
29 |
軸電機 |
0.85kw |
|
|
30 |
中心高度 |
990mm |
|
|
31 |
電源容量 |
12KVA |
|
|
32 |
氣壓裝置 所需氣壓 |
0.6MPa |
|
|
33 |
機臺重量 |
3150Kg |
|
|
34 |
機臺外形尺寸（長*寬*高） |
255*130*170cm |
|
|
35 |
郵箱容積 |
135L |
