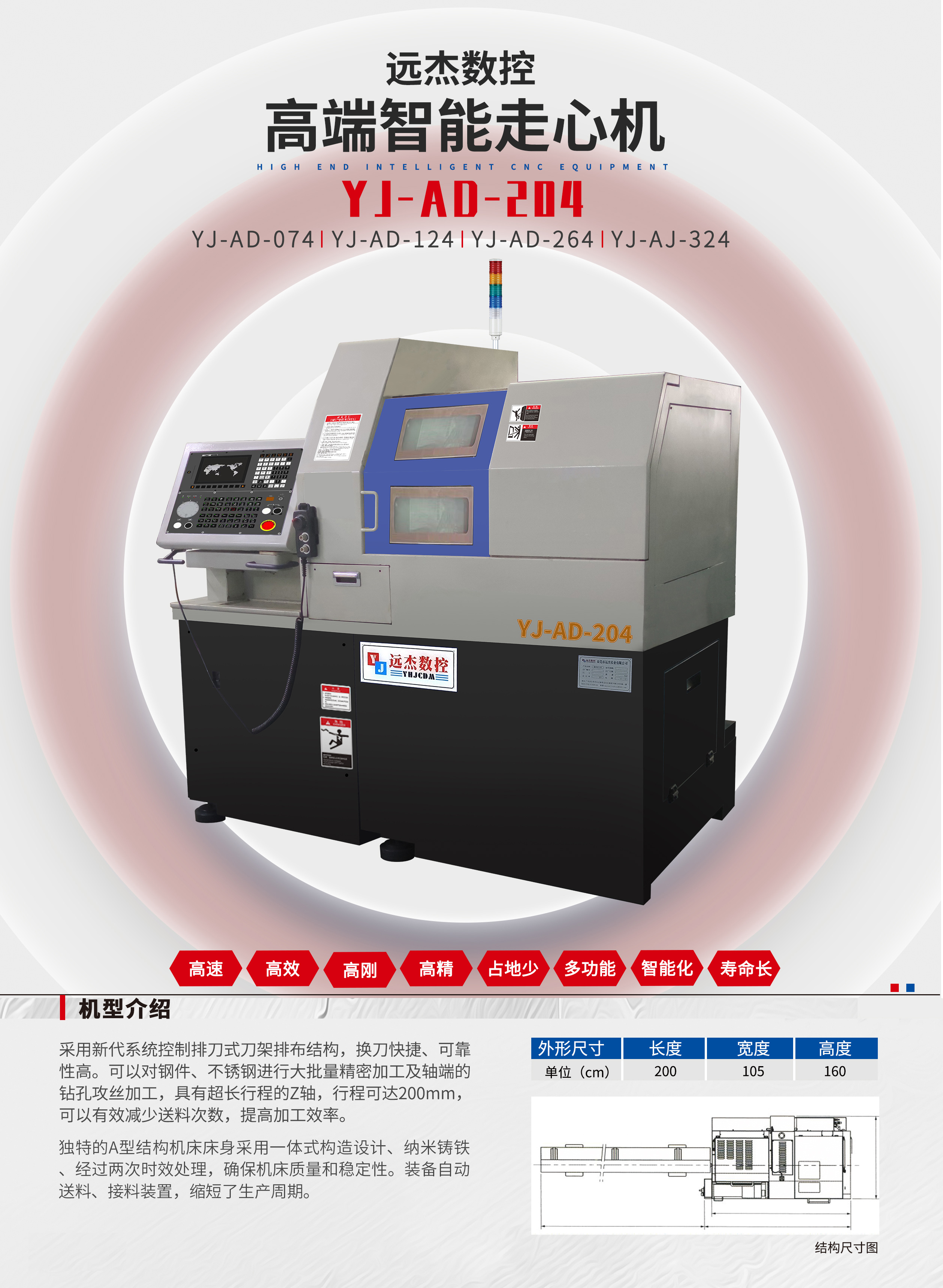

CNC精密自動車床走心機廠家走芯機205推薦 人氣：
產品簡述：排刀式刀架排布結構，換刀快捷、可靠性高。可以對鋼件、不銹鋼進行大批量精密加工及軸端的鉆孔攻絲加工，具有超長行程的Z軸，可以明顯減少送料次數，提高加工效率。 獨特的A型結構本機型車床車身、工作臺、滑座、立柱、主軸箱等大件均采用高強度鑄鐵材料，造型為樹脂砂工藝，兩次時效處理，有效抑制了切削力導致機床的變形和振動。耐磨型好，摩擦系數小，移動平穩，高剛性，低速無爬行、精度高、壽命長。 適用工藝和行業： 蝸桿、偏心軸、傳送軸、曲面車銑復合、SUS加工系列、5G通訊基站、醫療配件、汽車配件、航天航空、鐘表、漁具、光學儀器加工等。 關于數控車床走心機更多疑問，咨詢熱線：whatsapp：86+15118390448 同號。
|
序號 |
技術規格 |
參數 |
備注 |
|
1 |
選配控制系統 |
||
|
2 |
最大加工直徑 |
?20mm |
|
|
3 |
有導套一次性裝夾最大加工長度 |
有效行程220mm |
|
|
4 |
無導套一次性最大加工長度 |
50mm |
|
|
5 |
有無導套相互切換功能 |
選配功能相同 |
|
|
6 |
正主軸端面最大鉆孔深度 |
||
|
7 |
主軸貫通孔直徑 |
?21mm |
|
|
8 |
主軸旋轉速度 |
6000rpm |
|
|
9 |
S1主軸側面旋動力頭 |
1驅5把加插拔式端面動力頭孔ER16動力頭，主軸插拔端面動力頭1驅3把ER16 |
|
|
10 |
S2背主軸刀具 |
4把雙向固定刀具 |
|
|
11 |
背主軸最大夾頭直徑 |
?20mm |
|
|
12 |
背主軸端面最大鉆孔直徑 |
?10mm |
|
|
13 |
刀具安裝數量 |
13 |
|
|
14 |
排刀車削刀具 |
6 |
|
|
15 |
側面旋轉刀具 |
4 |
|
|
16 |
正面鉆孔刀具 |
3 |
|
|
17 |
背面鉆孔刀具 |
3 |
|
|
序號 |
刀具尺寸 |
||
|
17 |
刀具（車刀規格） |
¨12*12mm |
|
|
18 |
夾頭、導套 |
||
|
19 |
主軸彈簧夾頭 |
BO 20 |
|
|
20 |
導套 |
BO 20 |
|
|
21 |
背面主軸彈簧夾頭 |
BO 20 |
|
|
22 |
側面旋轉刀具夾頭 |
||
|
23 |
鉆孔套筒用夾頭 |
ER16 |
|
|
序號 |
快速進給速度 |
||
|
24 |
X1 Y1 Z1 Z2 |
30m/min |
|
|
25 |
|||
|
序號 |
電機 |
||
|
26 |
主軸電機 |
7kw |
|
|
28 |
旋轉刀具電機 |
1kw |
|
|
29 |
背主軸電機 |
7kw |
|
|
30 |
軸電機 |
750kw |
|
|
31 |
中心高度 |
1020mm |
|
|
32 |
電源容量 |
16kva |
|
|
33 |
氣壓裝置 所需氣壓 |
0.6mpa |
|
|
34 |
機臺重量 |
2000kg |
|
|
35 |
機臺外形尺寸（長*寬*高） |
200*1200*170（mm） |
|
|
36 |
容積 |
135L |
|
|
序號 |
主要標準附件 |
特殊選擇附件 |
|
|
37 |
切斷到檢測裝置 |
固定導套裝置 |
|
|
38 |
主軸鎖緊裝置 |
主軸端面動力頭 |
|
|
39 |
副主軸鎖緊裝置 |
||
|
40 |
短件傳送帶 |
副主軸端面S4動力頭 |
|
|
41 |
同步回轉導套裝置 |
副主軸端面動力頭ER16 |
|
|
42 |
無導套裝置 |
中壓冷卻系統（2.5MP） |
|
|
43 |
主軸側面動力頭 |
油霧收集系統 |
|
|
44 |
切削冷卻系統 |
鏈板排屑器 |
|
|
45 |
集中潤滑系統 |
長件管式接料裝置 |
