遠杰數控走心機多少錢一臺YJ-203/263/205/206推薦 人氣：

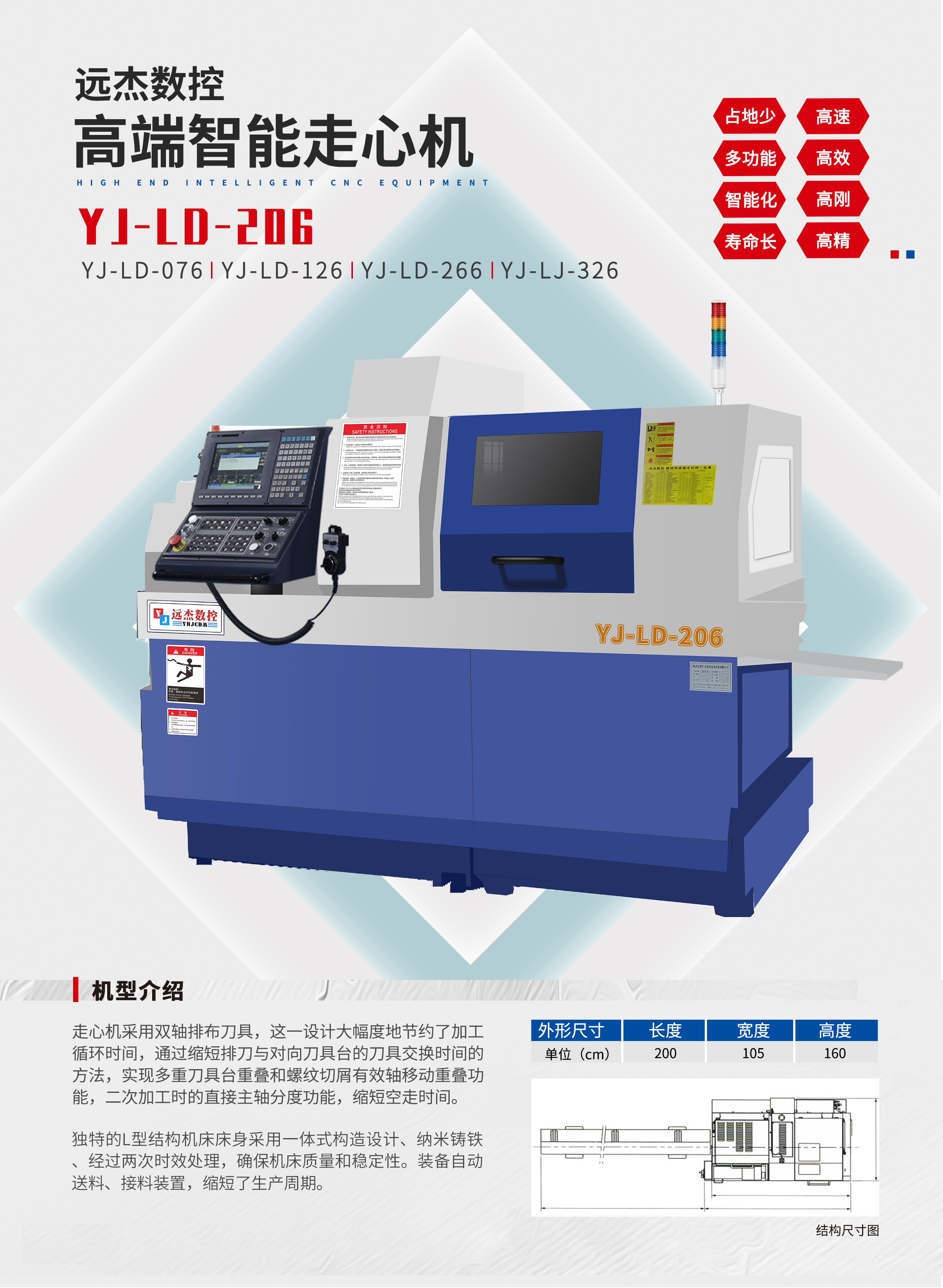

產品簡述：遠杰數控走心機YJ-203/263/205/206,采用雙軸排布刀具，這一設計大幅度地節約了加工循環時間，通過縮短排刀與對向刀具臺的刀具交換時間的方法，實現多重刀具臺重疊和螺紋切屑有效軸移動重疊功能，二次加工時的直接主軸分度功能，縮短空走時間。 走心機床還可以配備自動送料裝置，實現單臺機床的全自動化生產，降低了人工成本和生產過程中的不良產品，可用來生產大批量的精密軸類零件。一般是送料機將棒料從主軸通孔穿過，彈簧夾頭自動夾緊。如果零件懸伸較長就需要旋轉導套。如果要尾部需要加工的話，就要配第二主軸。如果還需要加工等分孔則要配動力刀座和主軸分度。
|

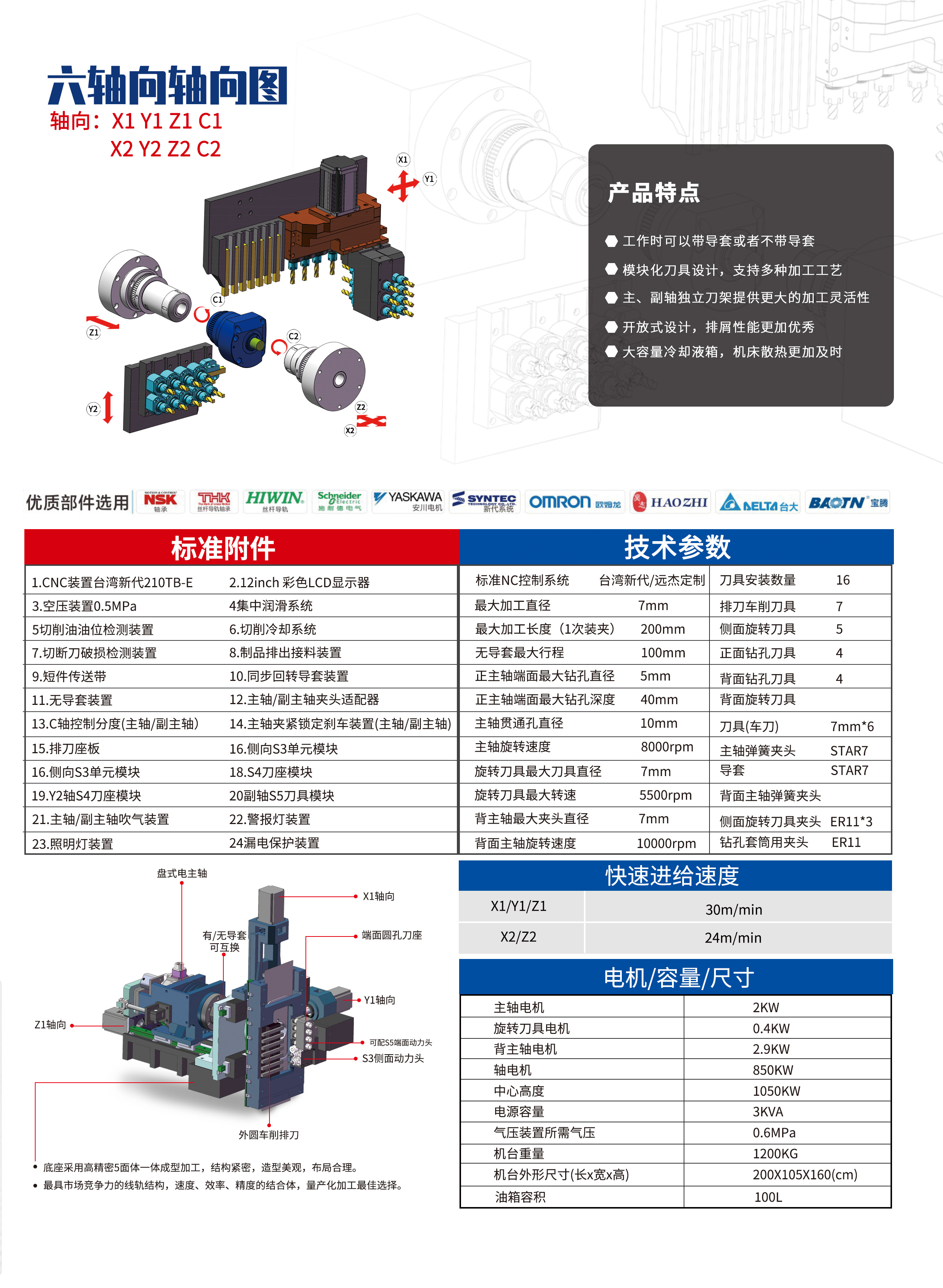

序號 |
技術規格 |
參數 |
備注 |
|
1 |
選配控制系統 |
||
|
2 |
最大加工直徑 |
?20mm |
|
|
3 |
有導套一次性裝夾最大加工長度 |
有效行程220mm |
|
|
4 |
無導套一次性最大加工長度 |
50mm |
|
|
5 |
有無導套相互切換功能 |
花鍵導套有效行程220mm 套筒導套100mm 無導套50mm |
|
|
6 |
正主軸端面最大鉆孔深度 |
50mm |
|
|
7 |
主軸貫通孔直徑 |
?28mm |
|
|
8 |
主軸旋轉速度 |
6000rpm |
|
|
9 |
S1主軸側面旋動力頭 |
1驅5把加插拔式端面動力頭孔ER16動力頭，主軸插拔端面動力頭1驅3把ER16 |
|
|
10 |
S2背主軸刀具 |
1驅6 ER16動力刀加固定外園刀座加鉆桿 |
|
|
11 |
背主軸最大夾頭直徑 |
?20mm |
|
|
12 |
背主軸端面最大鉆孔直徑 |
?11mm |
|
|
13 |
刀具安裝數量 |
24 |
|
|
14 |
排刀車削刀具 |
7 |
|
|
15 |
側面旋轉刀具 |
5 |
|
|
16 |
正面鉆孔刀具 |
4 |
|
|
17 |
背面鉆孔刀具 |
5 |
|
|
序號 |
刀具尺寸 |
||
|
17 |
刀具（車刀） |
¨12mm*6 |
|
|
18 |
夾頭、導套 |
||
|
19 |
主軸彈簧夾頭 |
STAR20 |
|
|
20 |
導套 |
STAR20 |
|
|
21 |
背面主軸彈簧夾頭 |
STAR20 |
|
|
22 |
側面旋轉刀具夾頭 |
ER16*3 |
|
|
23 |
鉆孔套筒用夾頭 |
ER16 |
|
|
序號 |
快速進給速度 |
||
|
24 |
X1 Y1 Z1 X2 Z2 |
30m/min |
|
|
25 |
Y2 |
24m/min |
|
|
序號 |
電機 |
||
|
26 |
主軸電機 |
4.4kw |
|
|
28 |
旋轉刀具電機 |
1.5kw |
|
|
29 |
背主軸電機 |
2.9kw |
|
|
30 |
軸電機 |
850kw |
|
|
31 |
中心高度 |
1050mm |
|
|
32 |
電源容量 |
16kva |
|
|
33 |
氣壓裝置 所需氣壓 |
0.6mpa |
|
|
34 |
機臺重量 |
3400kg |
|
|
35 |
機臺外形尺寸（長*寬*高） |
275*132*193（cm） |
